一、概述：

   SLC型数显量仪测力计是引进新技术而成的数字显示式的检定量仪测力的仪器。可用于测微量具（千分尺、测深千分尺），指示式量具（百分表、千分表、杠杆表、内径表、扭簧表、测微计）及光学仪器（光学计、乌式干涉仪）等测力的检定。具有精度高，使用范围广，结构可靠，操作方便等特点，是计量部门不可缺少的良好的测力检定仪器。

二、主要技术参数：

   1.测力范围：0——15N

   2.分辨率：0.01N

   3.测量误差：±0.5％±1字

   4.体积：250×180×250mm

   5.重量：5Kg

三、结构：

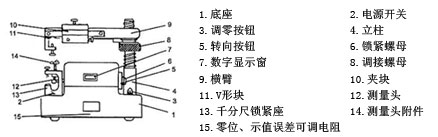

   利用小量值力传感器测量精度高、稳定性好的特点，作为测量量仪测力的基准。加上多功能的夹具，来适应装夹多种量仪，以达到应用范围广的目的，再加上底座，调整装置等，则组成了一种较为理想的量仪测力计。其具体结构见图。

四、使用方法：

   1.外径表及光学仪器测力的检定：

   将被检的表（百分表、千分表、扭簧表、测微表）光学仪器（光学计管，乌式干涉管）插进夹块10相应的孔内并由螺钉锁紧。滑动夹块，使被检器具的测头对准仪器测量头附件14的平面位置后，把夹块锁紧在横臂9上。打开电源开关2，用调零按钮3调整，使显示窗7上的数字为零。旋转调接螺母8，下降横臂使被检器具测头与仪器测量头平面接触，继续调接螺母即可测得被检器具的正反行程上的测力。

   2.杠杆表测力的检定：

   将被检杠杆表的测头弯过恰当的角度后，把表夹持柄杆装入夹块10下部的Φ8孔内，用螺钉锁紧，调整夹块，使杠杆表测头对准仪器测量附件14的位置，把夹块锁紧在横臂上，打开电源开关，用调零按钮调整显示窗上的数字为零。旋转调接螺母下降横臂，使被检杠杆表的测头与仪器测量头平面接触。继续调接螺母，即可测出被检杠杆的测力。

   3.内径表测力的检定：

   将被检内径表杆放在横臂的V形槽内，调整表杆位置，使之活动测头对准仪器测量头附件14的平面位置，用V形块夹紧并锁紧。打开电源开关，用调零按钮调整显示窗上的数字为零。旋转调整螺母，下降横臂，使被检内径表的活动测头与仪器测量头平面接触。继续调接螺母，即可测出被检内径表的测力。

   4.千分尺测力的检定：

   旋转锁紧螺母6，将转向旋钮5逆时针旋转90°后，旋紧螺母6，此时仪器测量头也向外旋转90°。将被检千分尺平放着送进千分尺锁紧座，使千分尺的活动测量头对准仪器球面测量头后，用螺钉锁紧千分尺。打开电源开关，对好显示窗的零位，旋转千分尺测力装置，使千分活动测杆与球面接触，当棘轮发出打滑声时，仪器上显示的数值，即为千分尺此时的测力。

   5.深度千分尺测力的检定：

   将被检深度千分尺放在夹块10的Φ28孔上，使深度千分尺的活动测头处在Φ28孔的中间位置。用两个螺钉压板分别压在深度千分尺两边底板上并锁紧。滑动夹块，使被检深度千分尺的活动测杆对准仪器测量头，锁紧夹块，打开电源开关，对好显示窗零位，转动调接螺母，下降横臂，使深度千分尺的活动测杆靠近球面。旋转深度千分尺测力装置，当棘轮发出打滑声时，仪器显示出的数值即为此时深度千分尺的测力。

五、零位调整：

   在使用过程中，如开机后发现零位不归零现象，可直接调整仪器后部小孔的零位可调电阻15，使之开机后出现零点。

六、示值误差调整：

   在周期检定过程中，如发现示值超差，可调整仪器后部小孔内的示值误差可调电阻15，使之达到示值误差范围内。

七、仪器自校：

   SLC数显量仪测力计自校方法如下：

   打开电源开关，用调零按钮调整使显示窗数字为零，然后取1kg砝码放于测量头附件14上，显示窗数字应在9.74N~9.86N范围内（标准值为9.80N），如不在此范围内，请用罗丝批调整仪器后部15示值误差可调电阻，使显示窗数字在9.74N—9.86N范围内，最好调整在9.80N标准值上。

八、注意事项：

   1.仪器必须放在干燥、干净的房间里。

   2.对仪器定期保养，以防生锈。
