一、产品简介：

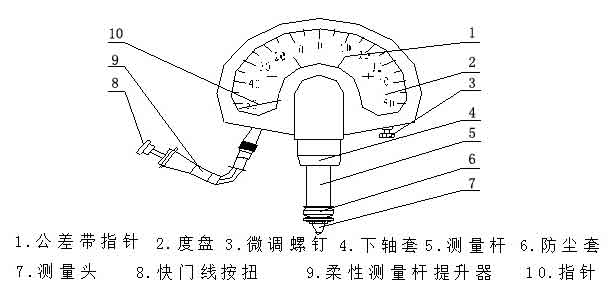

  本公司生产的示值范围±50μm、分度值为0.001mm的杠杆齿轮比较仪（以下简称比较仪）是一种高精度比较测量仪表，本产品利用杠杆齿轮机构将量杆的直线位移转变为指针的角位移，并在度盘上指示出测量数值的高精度测量工具。主要用比较法测量工件的几何形状和位置误差，在一定范围内也可用于绝对测量。本产品配有防尘套、公差带指针、微调螺钉和柔性测量杆提升器，使用方便。

二、技术数据：

三、使用方法：

   把杠杆齿轮比较仪的下轴套装在底座（另购）臂架上，将测量杆柔性提升器装上，在将装有比较仪的臂架下降，使球面测头接触量块（或标准件）测量面，指针对准度盘零位左右2个分度内，再将臂架各紧固螺钉旋紧，旋转微调螺钉，使度盘零位准确对准指针。按动快门线按钮将量块（或标准件）从工作台上取下，在放置工件进行测量，由指针在度盘上指示出测量数值。

四、注意事项：

  1.使用前应将杠杆齿轮比较仪仔细擦拭干净。推动测量头查看指针移动是否灵活、平稳。

  2.应尽可能避免夹持下轴套下部20mm处。

  3.测量前应紧固测量头，防止测量头松动。

  4.应避免将比较仪平放使用。易产生0.3μm姿态误差。

  5.使用时，通过柔性测量杆提升机构来提升测量头，以便于测量操作，但注意应轻柔地按动，切勿用力按压，以免损坏内部机构。

  6.使用时应夹持可靠，但夹持力不宜过大，避免测量杆运动卡滞。

  7.使用时，请勿用强力推拉测量杆，以免损坏机芯或影响精度。

  8.测量读数时，测量者的视线应垂直于度盘，以减少视差。

五、维护与保养：

  1.使用及保管过程中应轻拿轻放，严禁磕碰。

  2.不得使灰尘、油污及其它液体等进入比较仪内，否则影响使用精度和寿命。

  3.如长期不适用应将杠杆齿轮比较仪擦拭干净，将测量头涂防锈油后装盒。

  4.不得随意拆卸比较仪。

  5.应对其精度做周期检定。
